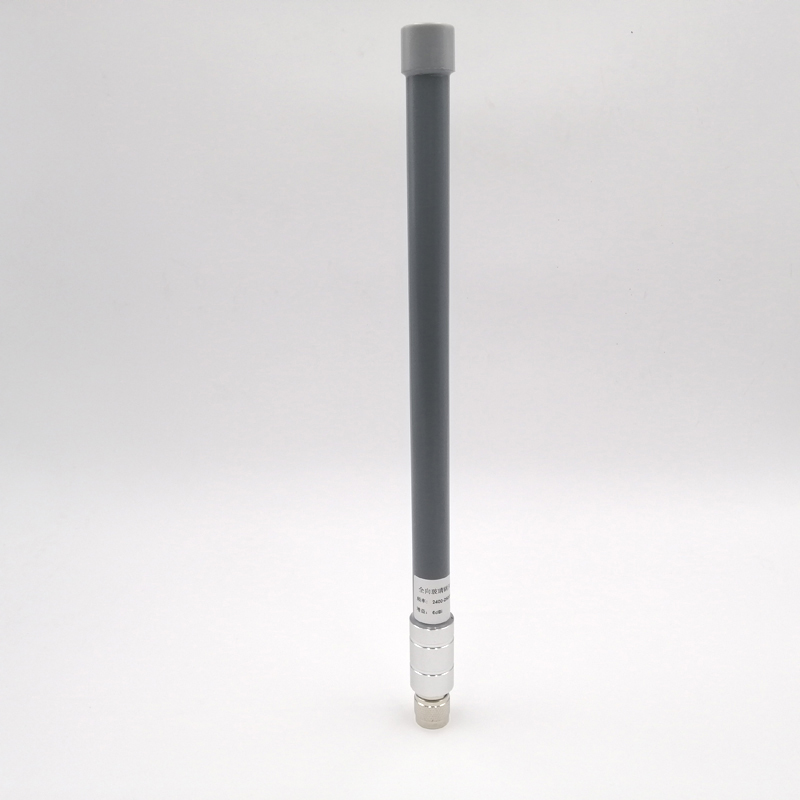

Product Details
Place of Origin: China
Brand Name: Leenz
Certification: RoHs
Model Number: LZANT-10188-A
Document: Product Brochure PDF
Payment & Shipping Terms
Minimum Order Quantity: 10
Delivery Time: 15 days
Payment Terms: T/T
Supply Ability: 500 per day
Frequency: |
2400-2500/5150-5850MHz |
VSWR: |
<2.0 |
Peak Gain: |
5dBi |
Impedance: |
50 |
Frequency: |
2400-2500/5150-5850MHz |
VSWR: |
<2.0 |
Peak Gain: |
5dBi |
Impedance: |
50 |
1. Specification
A. Electrical Characteristics | ||
Frequency | 2400-2500/5150-5850MHz | |
VSWR | < 2.0 | |
Efficiency | ≈78% | |
Peak Gain | 5dBi | |
Impedance | 50 Ohm | |
Polarization | Linear | |
Horizontal Beamwidth | 360° | |
Vertical Beamwidth | 20±5° | |
T90(H) roundness | ±3 | |
Max Power | 50W | |
B. Material & Mechanical | ||
Connector Type | N-J | |
Dimension | Φ20*350±3mm | |
Weight | 0.12Kg | |
Radome material | Fiberglass (Grey) | |
C. Environmental | ||
Operation Temperature | - 45˚C ~ +85 ˚C | |
Storage Temperature | - 45˚C ~ +85 ˚C | |
Rated Wind Velocity | 36.9m/s | |
Lighting Protection | Dc grounding |
2. Antenna - S Parameter Test Data
2.1 VSWR
2.2 Total Efficiency & Gain:
Frequency(MHz) | 2400.0 | 2410.0 | 2420.0 | 2430.0 | 2440.0 | 2450.0 | 2460.0 | 2470.0 | 2480.0 | 2490.0 | 2500.0 |
Gain (dBi) | 4.54 | 4.38 | 4.11 | 4.02 | 3.93 | 4.17 | 4.19 | 4.07 | 3.82 | 3.84 | 3.98 |
Efficiency (%) | 80.99 | 78.47 | 75.08 | 74.82 | 75.66 | 80.63 | 81.14 | 78.48 | 75.85 | 77.90 | 79.82 |
Frequency(MHz) | 5150 | 5200 | 5250 | 5300 | 5350 | 5400 | 5450 | 5500 | 5550 | 5600 | 5650 | 5700 | 5750 | 5800 | 5850 |
Gain (dBi) | 4.44 | 4.33 | 4.17 | 4.18 | 4.20 | 4.39 | 4.75 | 4.51 | 4.10 | 3.82 | 3.68 | 4.06 | 4.24 | 4.67 | 5.30 |
Efficiency (%) | 69.76 | 68.94 | 71.19 | 72.88 | 68.93 | 68.83 | 72.16 | 72.23 | 74.59 | 76.46 | 77.99 | 80.71 | 82.61 | 81.99 | 80.57 |
3D | 2D-Horizontal | 2D-Vertical | |
2400MHz | ![]() | ![]() | ![]() |
2450MHz | ![]() | ![]() | ![]() |
2500MHz | ![]() | ![]() | ![]() |
3D | 2D-Horizontal | 2D-Vertical | |
5150MHz | ![]() | ![]() | ![]() |
5550MHz | ![]() | ![]() | ![]() |
5850MHz | ![]() | ![]() | ![]() |
