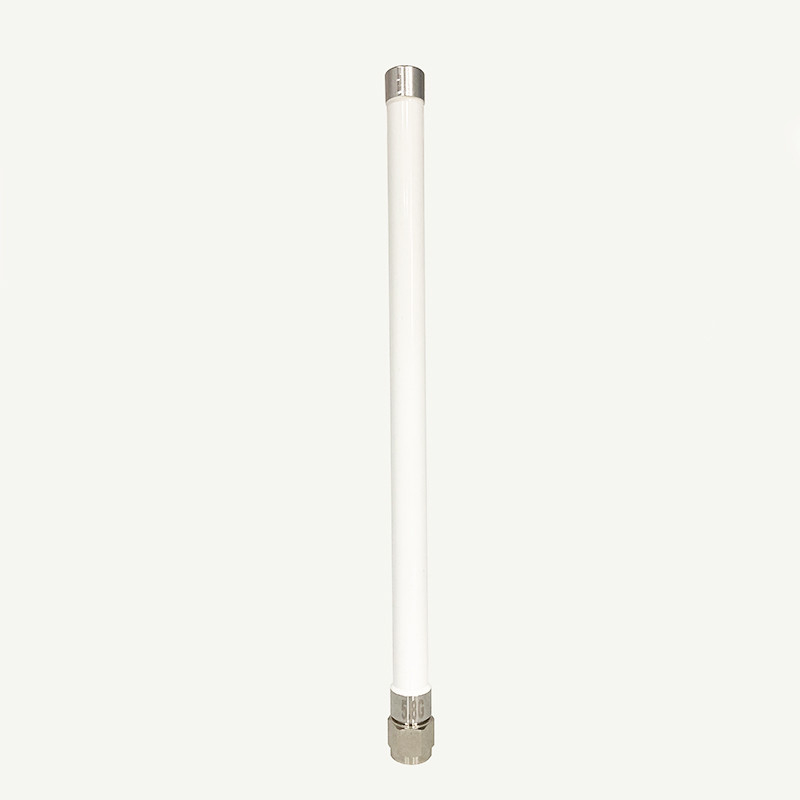

5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz

Product Details

Place of Origin: China

Brand Name: Leenz

Certification: RoHs

Model Number: LZANT-10411-A

Document: Product Brochure PDF

Payment & Shipping Terms

Minimum Order Quantity: 10

Delivery Time: 15 days

Payment Terms: T/T

Supply Ability: 500 per day

Get Best Price
Contact Now
Specifications
Highlight:

5.8GHz fiberglass omnidirectional antenna

,

outdoor waterproof 9dBi antenna

,

5150-5850MHz omnidirectional fiberglass antenna

Frequency:
5150-5850MHz
VSWR:
<2.0
Peak Gain:
9dBi
Impedance:
50
Frequency:
5150-5850MHz
VSWR:
<2.0
Peak Gain:
9dBi
Impedance:
50
Description
5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz

1. Specification

A. Electrical Characteristics


Frequency 5150-5850MHz
VSWR < 2.0
Efficiency ≈70%
Peak Gain 9dBi
Impedance 50 Ohm
Polarization Linear
Horizontal Beamwidth 360°
Vertical Beamwidth 15±5°
T90(H) roundness ±2
Max Power 50W
B. Material & Mechanical
Connector Type N-J
Dimension Φ16*300±3mm
Weight 0.1Kg
Radome material Fiberglass (Grey)

C. Environmental


Operation Temperature - 45˚C ~ +85 ˚C
Storage Temperature - 45˚C ~ +85 ˚C
Rated Wind Velocity 36.9m/s
Lighting Protection Dc grounding

2. Antenna - S Parameter Test Data
2.1 VSWR
5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 0

2.2  Total Efficiency & Gain:

Frequency(MHz) 5150 5200 5250 5300 5350 5400 5450 5500 5550 5600 5650 5700 5750 5800 5850
Gain (dBi) 8.13 7.58 7.41 7.71 7.52 7.19 7.21 7.70 8.07 8.50 8.76 9.18 9.12 9.14 9.51
Efficiency (%) 66.24 59.25 59.92 69.26 68.08 68.27 70.70 67.14 66.26 69.03 71.68 77.47 76.62 77.82 79.60

5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 1


2.3 Radiation Pattern



  3D 2D-Horizontal 2D-Vertical
5150MHz 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 2 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 3 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 4
5550MHz 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 5 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 6 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 7
5850MHz 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 8 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 9 5.8GHz 9dBi Fiberglass Omnidirectional Antenna 5150-5850MHz 10
